Техническая конструкция парогенераторов секции увлажнения центральных кондиционеров.
Секция парового увлажнения центрального кондиционера (схема №2) осуществляет процесс увлажнения воздуха при помощи перемешивания его с паром, подаваемым в распределительную магистраль. Пар в кондиционере готовится отдельно в специальном устройстве – парогенераторе.
Парогенератор конструктивно представляет собой бак с "кипятильником", систему регулирования уровня воды и устройство для выравнивания давления, соединенные между собой системой шлангов и трубопроводов кондиционера.
Принципиальная схема работы (см. схему №1).
- Сначала вода поступает в резервуар (3), поддерживающий заданный ее уровень;
- Поплавковый клапан (2) регулирует уровень воды и контролирует парообразование в кондиционере, прекращая его при недостаточном количестве воды.
- Осуществляется поступление воды в паровой резервуар кондиционера (4) (бак с кипятильником);
- Электрический нагреватель (5) "кипятит" воду, превращая ее в пар;
Дальнейшее действие пара.
- Пар естественным образом (из-за разности давлений) поступает по парораспределительному шлангу (6) в магистраль кондиционера;
- Из парораспределительной магистрали (7) пар попадает в воздушный канал секции парового увлажнения центрального кондиционера.
- Давление в кондиционере между воздушным каналом и резервуаром (3) выравнивается при помощи шланга (8).
- Накипь, по мере образования, отламывается периодически и скапливается в мешке (9).
- Промывной клапан осуществляет частичную промывку регулировочного и парового резервуара, не затрагивая работу всего кондиционера в целом.
Далее приведена схема устройства парогенератора (схема №1):
На схеме №2 приводится изображение секции парового увлажнения центрального кондиционера, применяемое на компоновочных чертежах.
Компоновка центрального кондиционера прямоточного типа с секцией парового увлажнения на выходе .

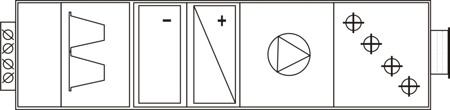

На схеме №3 представлена компоновка центрального кондиционера прямоточного типа с секцией парового увлажнения на выходе (секции данного типа устанавливаются на стороне нагнетания в крайнем блоке).
